Bedien- und Steuergeräte

Unsere Bedien- und Steuergeräte sind frei programmierbar. Durch ihre robuste Bauweise sind sie auch optimal für raue Umgebungsbedingungen geeignet. Sie sind flexibel einsetzbar zur Parametrierung, Bedienung und Steuerung von mobilen Arbeitsmaschinen und Anlagen. Mit den verfügbaren Displaydiagonalen von 3,5 bis 10,4 Zoll stehen alle Möglichkeiten zur Visualisierung von Maschinendaten, Eingabe von Parametern, sowie zur Bedienung von Funktionen offen.

3,5"

  • Kompakt und robust
  • Einbaugerät mit Standardmaßen
  • 4 beleuchtete Kurzhubtasten
  • Vielfältige Schnittstellenvarianten
  • Digitale und analoge I/Os

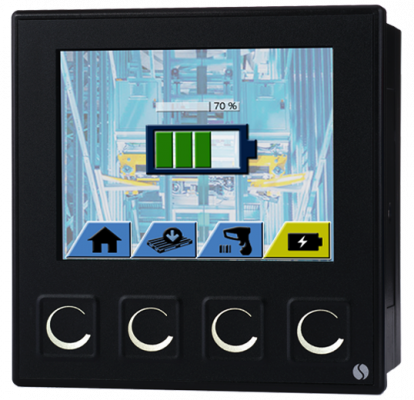

d1010

Die Bedien- und Steuergeräte mit 3,5″ Display sind kompakt und für den geschützten Außenbereich oder die Kabine von Baumaschinen, landwirtschaftlichen Maschinen oder Kommunalfahrzeugen mit einer frontseitig hohen Schutzart vorbereitet. Die Montage des Bedien- und Steuergerätes erfolgt in einen Standard-Schalttafelausschnitt für Messgeräte mit 96 x 96 mm.

Zur Eingabe verfügen die Geräte über 4, frei mit Funktionen belegbare, hinterleuchtete, taktile Tasten. Alle Produkte haben 2 CAN-Schnittstellen und eine USB 2.0 Host Schnittstelle. Darüber hinaus gibt es Basisvarianten ohne I/Os. Die Geräte mit I/Os verfügen über 4 digitale Eingänge, 4 analoge Eingänge und 2 digitale PWM-Ausgänge. Die Erstellung der Visualisierung und die Programmierung in C erfolgen mit der Graf-Syteco Software GSe-VISU® oder mit Codesys. Als Protokolle stehen CANopen und J1939 sowie je nach Schnittstellen-Variante OPC-UA, Modbus-TCP und Modbus RTU zur Verfügung.

D1010L-1

  • 3,5″ | 320 x 240 Pixel
  • 96 x 96 x 63,4 mm
  • 4 beleuchtete, taktile Tasten
  • CAN | RS232 | USB
  • J1939 | CANopen | openSYDE
d1010

D1010L-4

  • 3,5″ | 320 x 240 Pixel
  • 96 x 96 x 63,4 mm
  • 4 beleuchtete, taktile Tasten
  • CAN | RS232 | USB | Ethernet
  • Digitale/Analoge I/Os
  • J1939 | CANopen | openSYDE | Modbus TCP | OPC-UA
d1010

D1010L-5

  • 3,5″ | 320 x 240 Pixel
  • 96 x 96 x 63,4 mm
  • 4 beleuchtete, taktile Tasten
  • CAN | RS485 | USB | Ethernet
  • Digitale/Analoge I/Os
  • J1939 | CANopen | Modbus TCP u. RTU | OPC-UA

4,3" GSt-A043

NEUE GSt-A-Serie

    • Super entspiegeltes Display
    • Hohe Helligkeit
    • 8 beleuchtete Tasten in RGB
    • Robustes Aludruckgussgehäuse
    • Ein- und Aufbau für Outdoor oder Kabine

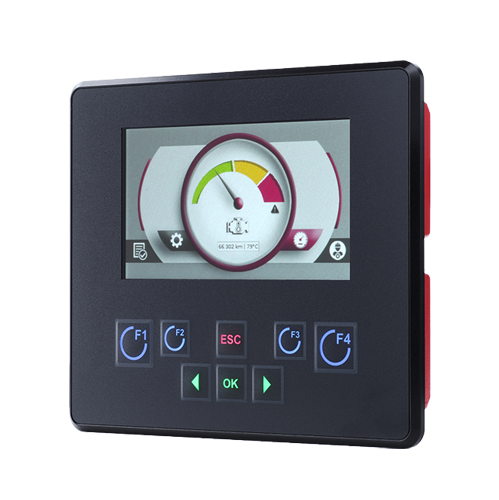

Die Auf-/Einbaugeräte Geräte der GSt-A043 Serie mit 4,3″ Display sind schmal, robust und für den Außen- oder den Kabinenbereich von Baumaschinen, landwirtschaftlichen Maschinen oder Kommunalfahrzeugen mit einer hohen Schutzart vorbereitet. Das sehr helle optisch gebondete Display sorgt für klare Ablesbarkeit auch bei direkter Sonneneinstrahlung und unter ungünstigen Ablesewinkeln. Die Bedienereingabe erfolgt über vier frei belegbare, farbig hinterleuchtete, taktile Funktionstasten sowie vier Navigationstasten.
Die Montage des Bedien- und Steuergerätes erfolgt in Aufbaumontage mit Hilfe eines RAM-Halters und in Einbaumontage über einen Spannbügel.
Die Erstellung der Visualisierung und die Programmierung in C erfolgen mit GSe-VISU. Alternativ steht CODESYS Target-Visualisierung zur Verfügung.

Das GSt-A043 steht in verschiedenen Produktvarianten zur Verfügung.

GSt-A043-100

  • 4,3″ | 480 x 272 Pixel
  • 147 x 128 x 28 mm
  • 8 beleuchtete Tasten in RGB
  • CAN
  • J1939 | CANopen | openSYDE
  • Gehäusefarbe Basaltgrau

GSt-A043-101

  • 4,3″ | 480 x 272 Pixel
  • 147 x 128 x 28 mm
  • 8 beleuchtete Tasten in RGB
  • CAN | USB | Ethernet
  • J1939 | CANopen | Modbus TCP | OPC-UA | openSYDE
  • Gehäusefarbe Basaltgrau

GSt-A043-102

  • 4,3″ | 480 x 272 Pixel
  • 147 x 128 x 28 mm
  • 8 beleuchtete Tasten in RGB
  • CAN | CAN-FD | Video In
  • J1939 | CANopen | openSYDE
  • Gehäusefarbe Basaltgrau

GSt-A043-102

  • 4,3″ | 480 x 272 Pixel
  • 147 x 128 x 28 mm
  • 8 beleuchtete Tasten in RGB
  • CAN | CAN-FD | Video In
  • J1939 | CANopen | openSYDE
  • Gehäusefarbe Basaltgrau

GSt-A043-103

  • 4,3″ | 480 x 272 Pixel
  • 147 x 128 x 28 mm
  • 8 beleuchtete Tasten in RGB
  • 2 x CAN | USB
  • J1939 | CANopen | openSYDE
  • Gehäusefarbe Basaltgrau

GSt-A043-111

  • 4,3″ | 480 x 272 Pixel
  • 147 x 128 x 28 mm
  • 8 beleuchtete Tasten in RGB
  • CAN | USB | Ethernet
  • J1939 | CANopen | Modbus TCP | OPC-UA | openSYDE
  • Gehäusefarbe Rubinrot

7" GSt-A070

NEUE GSt-A-Serie

    • Super entspiegeltes Touchdisplay
    • Hohe Helligkeit
    • 10 beleuchtete Tasten in RGB
    • Leistungsstarke Prozessortechnologie
    • Modular aufbaufähig
    • Robustes Aludruckgussgehäuse
    • Ein- und Aufbau für Outdoor oder Kabine

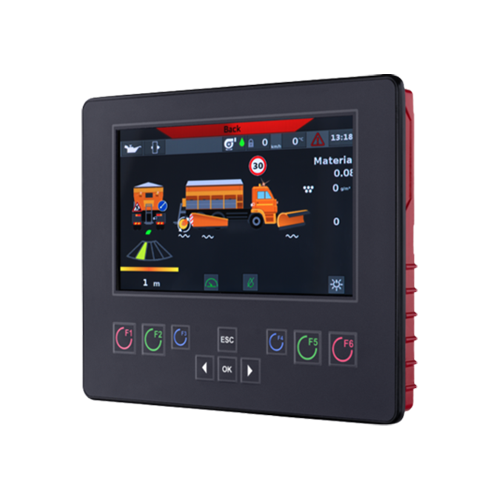

Die Auf-/Einbaugeräte Geräte der GSt-A070 Serie mit 7″ Display sind schmal, robust und für den Außen- oder den Kabinenbereich von Baumaschinen, landwirtschaftlichen Maschinen oder Kommunalfahrzeugen mit einer hohen Schutzart vorbereitet. Das sehr helle optisch gebondete Touchdisplay sorgt für klare Ablesbarkeit auch bei direkter Sonneneinstrahlung und unter ungünstigen Ablesewinkeln. Die Bedienereingabe erfolgt zusätzlich über 6 frei belegbare, farbig hinterleuchtete, taktile Funktionstasten sowie vier Navigationstasten. Durch den leistungsstarken Prozessor können auch komplexe Bedien- und Steuerungsfunktionen realisiert werden.
Die Montage des Bedien- und Steuergerätes erfolgt in Aufbaumontage mit Hilfe eines RAM-Halters und in Einbaumontage über einen Spannbügel.
Die Erstellung der Visualisierung und die Programmierung in C erfolgen mit GSe-VISU. Alternativ steht CODESYS Target-Visualisierung zur Verfügung.

Das GSt-A070 steht in verschiedenen Produktvarianten und Schnittstellenausführungen zur Verfügung.

GSt-A070

  • 7″ | 1024 x 600 Pixel
  • 209 x 166 x 42 mm
  • 10 beleuchtete Tasten in RGB
  • CAN | Ethernet | USB | Video IN |…
  • J1939 | CANopen | openSYDE |…
  • Versch. Schnittstellen-Varianten
  • Gehäusefarbe Basaltgrau

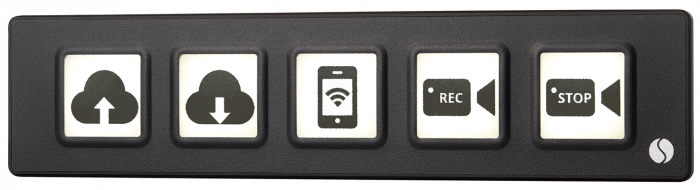

K2500

  • Maße: 120 x 28 x 46 mm
  • Einbauöffnung: 107 x 21 mm
  • Tastengröße: 19 x 19 mm
  • 5 beleuchtete Kurzhubtasten
  • Über Einzugsstreifen individuell beschriftbar
  • 1 x CAN

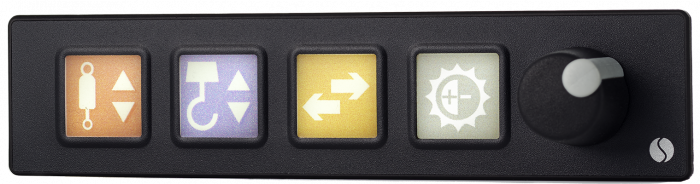

K2510

  • Maße: 120 x 28 x 46 mm
  • Einbauöffnung: 107 x 21 mm
  • Tastengröße: 19 x 19 mm
  • 4 beleuchtete Kurzhubtasten
  • Über Einzugsstreifen individuell beschriftbar
  • 1 Drehimpulsgeber
  • 1 x CAN

7"

  • Robust und leistungsstark
  • Ein- und Aufbaugeräte
  • Vielfältige Schnittstellenvarianten
  • Digitale und analoge I/Os
  • Beleuchtete Kurzhubtasten und Touchbedienung

Die Ein- oder Aufbauprodukte mit 7″ Display sind programmierbar zur Bedienung, Steuerung und Parametrierung von mobilen Arbeitsmaschinen und Anlagen. Über die vorhandenen Schnittstellen werden Daten zuverlässig übertragen und Maschinenfunktionen gesteuert.
Die Bedien- und Steuergeräte verfügen über frei programmierbare, hinterleuchtete, taktile Funktions- und Navigationstasten. Die Produkte sind für die Ein- und Aufbaumontage im geschützten Außen- oder im Kabinenbereich von Baumaschinen, landwirtschaftlichen Maschinen oder Kommunalfahrzeugen vorbereitet. Die Montage erfolgt über einen RAM-Halter oder mit einem Spannbügel.

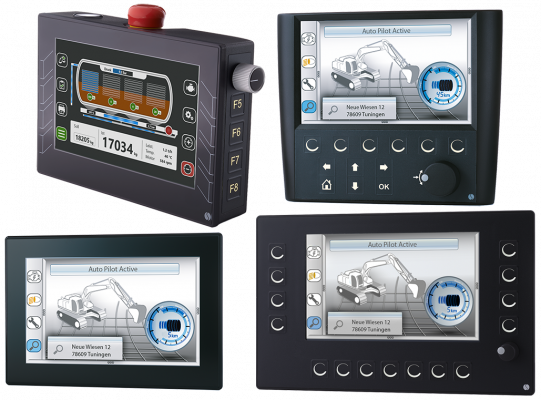

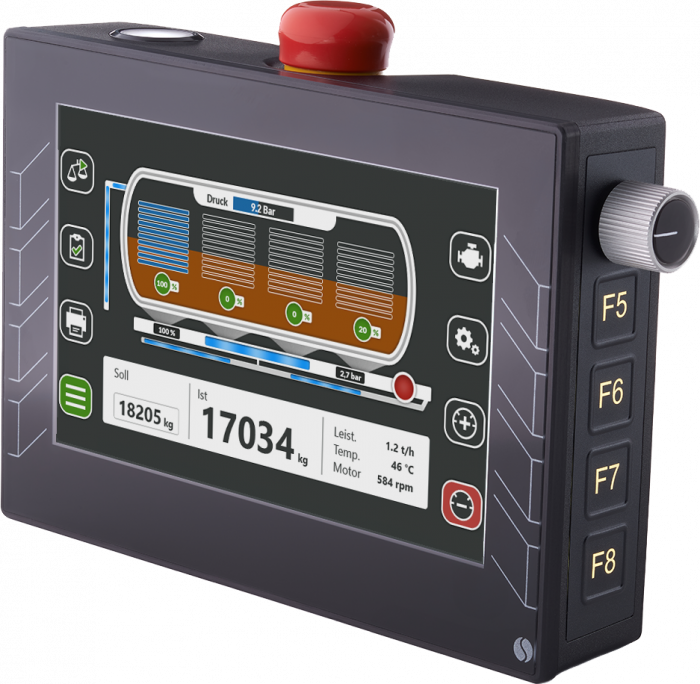

D4510-100T

  • 7″ | 800 x 480 Pixel
  • 210 x 149 x 86 mm
  • 8 beleuchtete Kurzhubtasten, seitlich außen
  • Not-Halt | Dreh-Drück-Encoder
  • CAN | RS232 | USB | Video In
  • J1939 | CANopen | Modbus TCP | OPC-UA | openSYDE

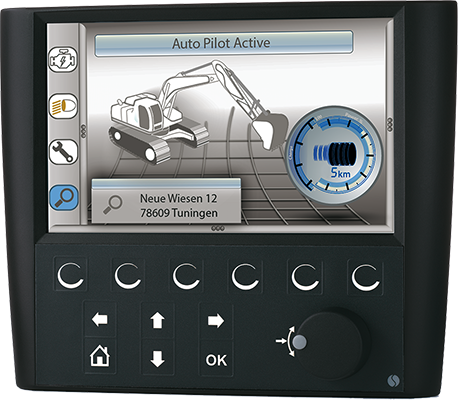

D3510-1

  • 7″ | 800 x 480 Pixel
  • 250 x 170 x 62 mm
  • 12 beleuchtete Kurzhubtasten
  • Dreh-Drück-Encoder
  • CAN | RS232 | USB | Ethernet | Video In
  • J1939 | CANopen | Modbus TCP | OPC-UA | openSYDE

D3510-100T

  • 7″ | 800 x 480 Pixel
  • 250 x 170 x 62 mm
  • Touchscreen PCAP
  • 12 beleuchtete Kurzhubtasten
  • Dreh-Drück-Encoder
  • CAN | RS232 | USB | Ethernet | Video In
  • J1939 | CANopen | Modbus TCP | OPC-UA | openSYDE

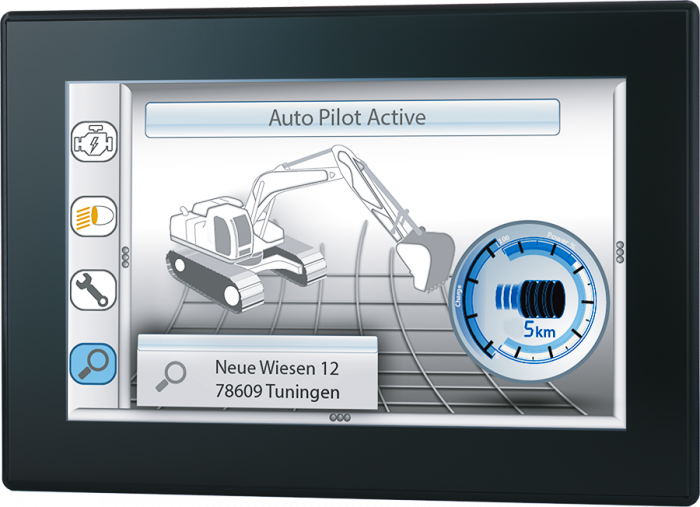

D1520L-1

  • 7″ | 800 x 480 Pixel
  • 192 x 132 x 70,6 mm
  • Touchscreen PCAP
  • CAN | RS232 | USB
  • J1939 | CANopen | openSYDE

D1520L-4

  • 7″ | 800 x 480 Pixel
  • 192 x 132 x 70,6 mm
  • Touchscreen PCAP
  • CAN | RS232 | USB | Ethernet
  • Digitale/Analoge I/Os
  • J1939 | CANopen | Modbus TCP & RTU | OPC-UA | openSYDE

D1520L-5

  • 7″ | 800 x 480 Pixel
  • 192 x 132 x 70,6 mm
  • Touchscreen PCAP
  • CAN | RS485 | USB | Ethernet
  • Digitale/Analoge I/Os
  • J1939 | CANopen | Modbus TCP | OPC-UA | openSYDE

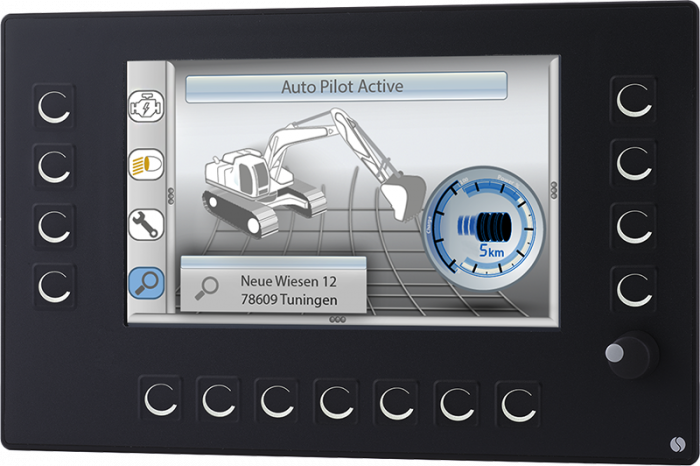

D2510-1

  • 7″ | 800 x 480 Pixel
  • 246 x 154 x 64 mm
  • 15 beleuchtete Kurzhubtasten (8 individuell beschriftbar)
  • 1 Dreh-Drück-Encoder
  • CAN | RS232 | USB | Ethernet | Video In
  • Digitale/Analoge I/Os
  • J1939 | CANopen | Modbus TCP | OPC-UA |openSYDE

D2510-100T

  • 7″ | 800 x 480 Pixel
  • 246 x 154 x 64 mm
  • 15 beleuchtete Kurzhubtasten (8 individuell beschriftbar)
  • Touchscreen PCAP
  • 1 Dreh-Drück-Encoder
  • CAN | RS232 | USB | Ethernet | Video In
  • Digitale/Analoge I/Os
  • J1939 | CANopen | Modbus TCP | OPC-UA | openSYDE

10,1"

  • Entspiegeltes, helles Display
  • Robustes Alu-Druckguss-Gehäuse
  • Ein- und Aufbau-Gerät mit Steuerungsfunktionen
  • openSYDE Plug In
  • Neuheit: Intelligentes Steckerkonzept zur sauberen Kabelführung

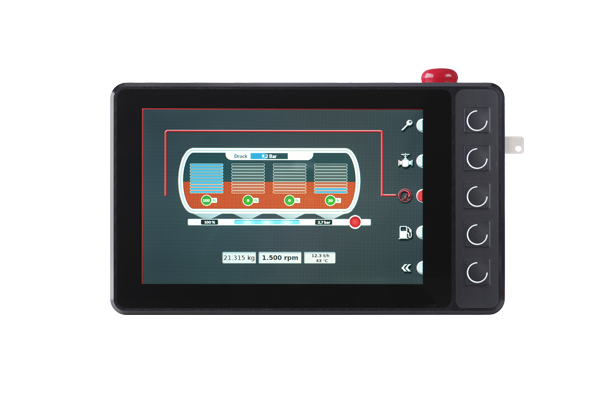

Das Bedien- und Steuergerät GSt-E101 ist mit einem sehr hellen, optisch gebondeten 10,1 Zoll Display mit sehr weitem Ablesewinkel ausgestattet. Es ist durch sein Aluminium-Druckgussgehäuse mit hoher Schutzart rundum für den Einsatz im Außen- und Kabinenbereich geeignet. Auch bei direkter Sonneneinstrahlung ist das Display optimal ablesbar.

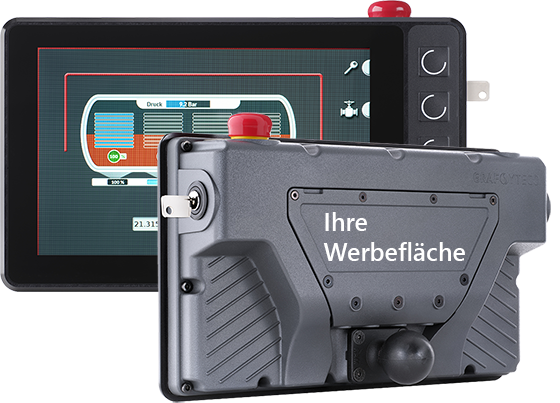

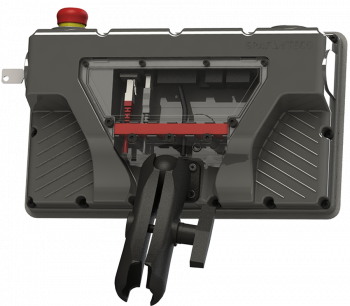

Das GSt-E101 zeichnet sich durch sein intelligentes Verkabelungskonzept mit sauberer Leitungsführung entlang des RAM Halters auf der Rückseite aus. Die rückseitige Abdeckung der Anschlüsse kann mit Ihrem Logo versehen werden. Das Frontfoliendesign und die Gehäusefarbe sind kundenspezifisch anpassbar und erhöhen die Attraktivität beim Einblick in die Kabine.

GSt-E101-100

  • 10,1″ | 1280 x 800 Pixel
  • 309 x 182,5 x 61,5 mm
  • 5 beleuchtete Kurzhubtasten | Touchbedienung
  • 1 Schlüsselschalter | 1 Not-Halt
  • 3 x CAN | USB | Ethernet | Video In
  • Digitale/Analoge I/Os
  • J1939 | CANopen | Modbus TCP | OPC-UA | openSYDE

GSt-E101-102

  • 10,1″ | 1280 x 800 Pixel
  • 309 x 182,5 x 61,5 mm
  • 5 beleuchtete Kurzhubtasten | Touchbedienung
  • Einbau-Variante ohne Schlüsselschalter und Not-Halt
  • 3 x CAN | USB | Ethernet | Video In
  • Digitale/Analoge I/Os
  • J1939 | CANopen | Modbus TCP | OPC-UA | openSYDE

K2510

  • Maße: 120 x 28 x 46 mm
  • Einbauöffnung: 107 x 21 mm
  • Tastengröße: 19 x 19 mm
  • 4 beleuchtete Kurzhubtasten
  • Über Einzugsstreifen individuell beschriftbar
  • 1 Drehimpulsgeber
  • 1 x CAN

10,4"

  • Helles Display
  • Einbaugerät
  • Vielfältige Schnittstellen und I/Os
  • Steuerungsfunktionen
  • 16 beleuchtete Folientasten | 2 Dreh-Drück-Encoder

Das Bedien- und Steuergerät MCQ6001L ist mit einem sehr hellen, 10,4 Zoll Display mit gutem Ablesewinkel ausgestattet. Es ist als Einbaugerät für den Einsatz in Dashboards im Kabinenbereich, sowie im geschützten Außenbereich geeignet. Auch bei direkter Sonneneinstrahlung ist das Display gut ablesbar.
Das MCQ6001L zeichnet sich dadurch aus, dass Steuerungsfunktionalität und Visualisierung in einem Gerät vereint sind. Über die rückseitigen Anschlüsse für Schnittstellen, I/Os und Kameras erfolgt das direkte Ansteuern von Aktoren des Aufbaus, das Einlesen von Sensoren und die Kommunikation mit Komponenten von Graf-Syteco und anderer Hersteller.
Das MCQ6001L ist jetzt mit doppelt soviel Speicher und einem (optionalen) Touchscreen ausgestattet. Seine schnelle Bootzeit verdankt es seinem, neu auf die überarbeitete Hardware angepasstes, Linux-basierten GSe-OS® Betriebssystem.

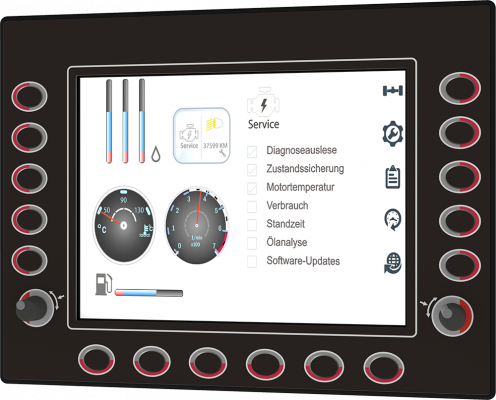

MCQ6001L

  • 10,4″ | 800 x 600 Pixel
  • 320 x 244 x 95 mm
  • 16 beleuchtete Folientasten | 2 Dreh-Drück-Encoder
  • 2 x CAN | RS232 | USB | Ethernet | Video In
  • Digitale/Analoge I/Os
  • J1939 | CANopen | Modbus TCP | OPC-UA |openSYDE

K2500

  • Maße: 120 x 28 x 46 mm
  • Einbauöffnung: 107 x 21 mm
  • Tastengröße: 19 x 19 mm
  • 5 beleuchtete Kurzhubtasten
  • Über Einzugsstreifen individuell beschriftbar
  • 1 x CAN

K2510

  • Maße: 120 x 28 x 46 mm
  • Einbauöffnung: 107 x 21 mm
  • Tastengröße: 19 x 19 mm
  • 4 beleuchtete Kurzhubtasten
  • Über Einzugsstreifen individuell beschriftbar
  • 1 Drehimpulsgeber
  • 1 x CAN

12,3" GSt-A123

NEUE GSt-A-Serie

  • Super entspiegeltes Touchdisplay
  • Hohe Helligkeit
  • Leistungsstarke Prozessortechnologie
  • Modular aufbaufähig
  • Robustes Aludruckgussgehäuse
  • Ein- und Aufbau für Outdoor oder Kabine

Die Auf-/Einbaugeräte Geräte der GSt-A123 Serie mit 12,3″ Display sind schmal, robust und für den Außen- oder den Kabinenbereich von Baumaschinen, landwirtschaftlichen Maschinen oder Kommunalfahrzeugen mit einer hohen Schutzart vorbereitet. Das sehr helle optisch gebondete Touchdisplay sorgt für klare Ablesbarkeit auch bei direkter Sonneneinstrahlung und unter ungünstigen Ablesewinkeln. Durch den leistungsstarken Prozessor können auch komplexe Bedien- und Steuerungsfunktionen realisiert werden.
Die Montage des Bedien- und Steuergerätes erfolgt in Aufbaumontage mit Hilfe eines RAM-Halters und in Einbaumontage über einen Spannbügel.
Die Erstellung der Visualisierung und die Programmierung in C erfolgen mit GSe-VISU. Alternativ steht CODESYS Target-Visualisierung zur Verfügung.

Das GSt-A123 steht in verschiedenen Produktvarianten und Schnittstellenausführungen zur Verfügung.

GSt-A123

  • 12,3″ | 1920 x 720 Pixel
  • 341 x 166 x 52,2 mm
  • CAN | Ethernet | USB | Video IN |…
  • J1939 | CANopen | openSYDE |…
  • Versch. Schnittstellen-Varianten
  • Optional: Tasten und Drehdrück-Encoder auf Rückseite
  • Gehäusefarbe Basaltgrau

K2500

  • Maße: 120 x 28 x 46 mm
  • Einbauöffnung: 107 x 21 mm
  • Tastengröße: 19 x 19 mm
  • 5 beleuchtete Kurzhubtasten
  • Über Einzugsstreifen individuell beschriftbar
  • 1 x CAN

K2510

  • Maße: 120 x 28 x 46 mm
  • Einbauöffnung: 107 x 21 mm
  • Tastengröße: 19 x 19 mm
  • 4 beleuchtete Kurzhubtasten
  • Über Einzugsstreifen individuell beschriftbar
  • 1 Drehimpulsgeber
  • 1 x CAN
